Maschinenbau

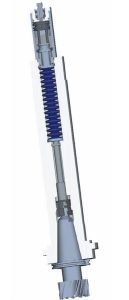

Komponenten zum Spannen von Werkzeugen

Mubea fertigt Tellerfedern für Klemmkomponenten. Das Werkzeug wird durch einen hydraulisch betätigten Kolben gelöst, der über einen Bolzen in einem Spannwerkzeug nach vorne gleitet. Wenn die Federsäule zusammengedrückt wird, öffnet sich gleichzeitig die Spannzange. Wird der Hydraulikdruck reduziert, wird die Federsäule entlastet und das Werkzeug bewegt sich in die Spindel zurück und wird verriegelt.

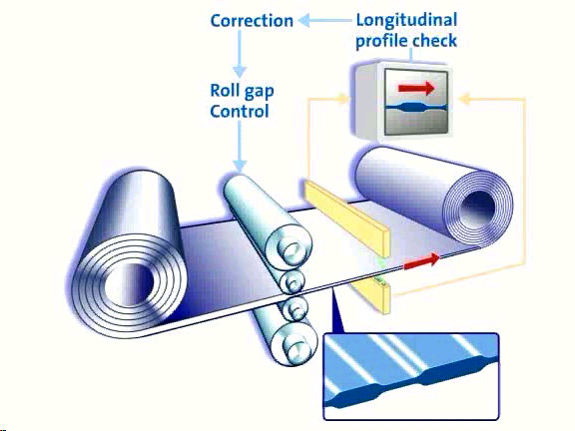

Walzaufhängungen

Die Walzen werden von Tellerfedersäulen mit einer definierten Anpresskraft gehalten. Bei einer extremen Änderung der Rohmaterialstärke oder beim Durchgang von Fremdmaterial durch die Walzen lassen die Tellerfedern die Walzen nachgeben.  Dadurch werden Schäden an den Walzen und Lagern vermieden

Stanzwerkzeuge

Bei Stanz- und Feinschneidwerkzeugen sind die Federn als Säulen unter den Auswurfplatten angebracht.  Beim Zusammentreffen von Ober- und Unterwerkzeug (während des Schneidens) wird die Auswurfplatte nach unten gedrückt, wodurch die Säulen zusammengedrückt werden.  Nach Beendigung des Schneidvorgangs wird die Matrizenplatte durch die Kraft der Tellerfedersäulen wieder in die Ausgangsposition gebracht
